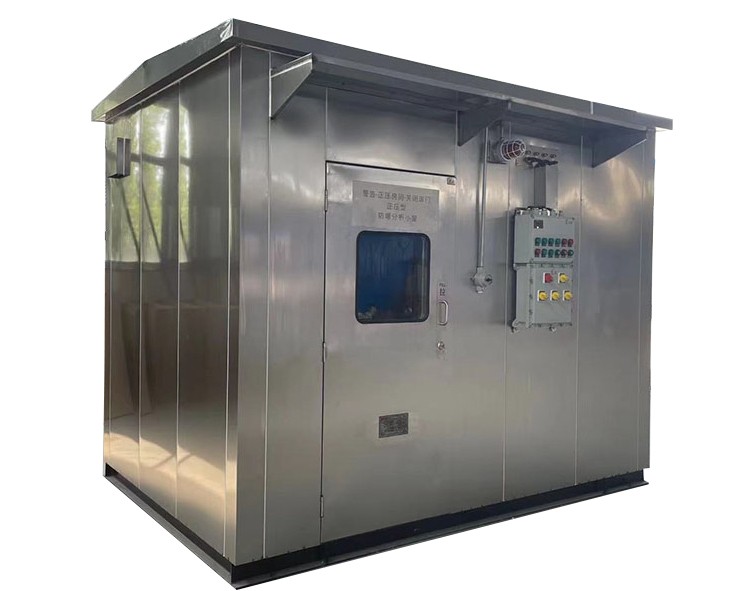

化工防爆分析小屋

发布时间:2023-03-19 13:52:19

信息来源: 本站

所属分类:防爆分析小屋

化工防爆分析小屋其设备的功能设计、结构、性能、安装和试验等方面的技术性能,均符合环境保护和电子特气行业有关标准要求,并满足《固定污染源烟气排放连续监测技术规范》(HJ/T75-2007)、《固定污染源排放烟气连续监测系统技术要求及检测方法》(HJ/T76-2007);
通用标准:
GB50093-2013自动化仪表工程施工及验收规范
HG/T20509-2014仪表供电设计规定
HG/T20511-2014信号报警、安全联锁系统设计规定
HG/T20513-2014仪表系统接地设计规定
HJ/T75-2007《固定污染源烟气排放连续监测技术规范》
GB 50160-2008石油化工企业设计防火规范
GB 50058-2014爆炸和火灾危险环境电力装置设计规范
GB/T 15909-2009电子工业用气体硅烷(SiH4)
GB 50093-2013自动化仪表工程施工及质量验收规范
GB3836.14-2000爆炸气体环境电气设备
GB12519-2010分析仪器通用技术条件
GB11606-2007分析仪器环境试验方法
GB50493-2009石油化工企业可燃气体检测报警设计规范

全国热线

13193680197

产品简介/ Product introduction

化工防爆分析小屋,矿用分析小屋,正压型防爆分析小屋,不锈钢分析小屋——河南同腾防爆电器有限公司


1、设计、制造过程中执行的标准和规范

分析小屋及其设备的功能设计、结构、性能、安装和试验等方面的技术性能,均符合环境保护和电子特气行业有关标准要求,并满足《固定污染源烟气排放连续监测技术规范》(HJ/T75-2007)、《固定污染源排放烟气连续监测系统技术要求及检测方法》(HJ/T76-2007);

通用标准:

GB50093-2013自动化仪表工程施工及验收规范

HG/T20509-2014仪表供电设计规定

HG/T20511-2014信号报警、安全联锁系统设计规定

HG/T20513-2014仪表系统接地设计规定

HJ/T75-2007《固定污染源烟气排放连续监测技术规范》

GB 50160-2008石油化工企业设计防火规范

GB 50058-2014爆炸和火灾危险环境电力装置设计规范

GB/T 15909-2009电子工业用气体硅烷(SiH4)

GB 50093-2013自动化仪表工程施工及质量验收规范

GB3836.14-2000爆炸气体环境电气设备

GB12519-2010分析仪器通用技术条件

GB11606-2007分析仪器环境试验方法

GB50493-2009石油化工企业可燃气体检测报警设计规范

2、工作范围

2.1基础数据

危险区域等级:Zone 2 IIB T6

环境条件:现场

环境温度:室外

夏季高温度:39.1℃

冬季低温度:-31.9℃

相对湿度:月平均高46%

公用工程:

电源:AC220±10%50Hz±5%

非UPS电源:220VAC,50Hz 20KW(以实际设计参数为准)

UPS电源和安全电源:220VAC,50Hz 10KW(工作站、水分分析仪(2台)He纯化器共,采样系统电磁阀和真空泵约2.2KW,根据设计定)

仪表空气:0.45MPa(G)

氮气:0.8MPa

公用工程条件、对外接口尺寸等由乙方确认

第二部分:供货范围

1.分析间要求:

(1)外墙采用1.5mmg拉丝不锈钢,内墙采用1.5mm拉丝不锈钢,内外墙及吊顶和屋顶之间充填75mm厚阻燃型岩棉保温材料,内墙和屋顶采用喷塑钢板;

(2)底座用槽钢焊接而成,使用200槽钢,地面采用4mm花纹板,地板与地面之间填充阻燃保温材料;

(3)设置1个门。门为外开单扇型,材质为不锈钢板,门与墙之间镶有橡胶密封条。门上开玻璃观察窗,带阻尼限位闭门器和推杆式逃生锁,门外有孔锁及把手;

(4)设置1个通风孔。通风孔高度距地面高度约200mm位置,净尺寸为300(H)×350(W)mm,防爆风机安装位置为通风孔对面的墙上方。

(5)为方便小屋的吊运,小屋底部带有起重用的吊耳;

(6)屋内有带安全链的钢瓶固定架。

(7)改为火炬放空管采用316L,带伴热保温,并具有吹扫功能。高度满足国家及行业要求。

(8)分析间内外均设置照明、换气开关控制。

(9)分析间内墙设置使内温度、氧含量等参数控制面板。

(10)电缆、仪表走线整齐、规范,墙体侧面按甲方要求预留分析仪器固定安装位置。

(11)室内设置维修清洗水槽。

2.分析间尺寸

硅烷气在线分析间:4500*2500*2700

其它说明:

●以上产品涉及设计参数及数据请以机身铭牌为准,恕不另行通知

●产品图片与实物可能会有轻微差别,请以实物为准

●其他详情请参阅本产品使用手册

●本公司保留以上宣传数据的解释权利
